Sistem Operasi Jaringan (Simulasi Jaringan komputer 2 server 2 switch dan 1 router)

Sistem Operasi Jaringan (Simulasi Jaringan komputer 2 server 2 switch dan 1 router) : Selamat siang para sobat Ruangmaya semua admin ucapkan assalammallaikum untuk kalian semua,maaf nih admin tidak sempat menjalankan rutinitas kegiatan admin untuk berbagai aplikasi andorid yang terbaru,karena admin lagi sibuk kerja di sebuah deler mobil suzuki nih,tapi kalian semua tidak perlu khawatir admin akan share jika admin ada waktu untuk kalian semu.Pada kesempatan kali ini admin akan share sebuah tutorial kecil untuk kalian semua.

Membuat simulasi jaringan : Jaringan Internet merupakan jaringan yang menghubungkan jutaan komputer dari seluruh dunia, tanpa mengenal batas wilayah atau negara. Setiap orang yang mempunyai komputer bisa bergabung dalam jaringan tersebut dengan dengan melakukan koneksi ke ISP (Internet Service Provider = Penyedia Layanan Internet). Beberapa contoh ISP yang ada di Indonesia misalnya IndosatNet, Telkom Speedy, dll. Internet bisa pula diartikan sebagai Jaringan Internasional (International Networking) karena mampu menghubungkan jutaan komputer secara international atau dari bebagai negara, atau sebagai Jaringan Antar Jaringan (Internetworking) karena mampu menghubungkan jutaan jaringan dari seluruh dunia.

Cisco Paket Tracer : Pada kesempatan kali ini admin akan menggunakan Cisco Packet Tracer bagi kalian yang belum mempunyai aplikasinya bisa mendownload disini.Lalu apa itu Cisco Packet Tracer?Packet tracer merupakan sebuah software yang dapat digunakan untuk melakukan simulasi jaringan. Untuk mendapatkan software ini sangatlah mudah, karena kita bisa mendapatkannya secara gratis dari internet.Kita langsung saja mencoba sedikit pembuatan simulasi jaringan yah

Bahan :
1 buah Laptop/PC
1 buah software Cisco Packet Tracer

Cara Pembuatan:
1.Buka Aplikasi Cisco yang sudah kalian download
2.Pilih Guest Login => Confirm Guest
3.Buatkan 2 server 2 switch dan 1 router serta 1 pc di masing-masing server

4.Lalu sambungkan semua menggunakan kabel strike ataupun cross

5.Titik berwana merah pertanda router belum dihidupkan cara menghidupkan

• Klik Router
• Pilih Config
• Fastethernet di ON kan semua,jika sudah titik akan menjadi warna hijau

6.Kemudian setting IP setiap server dan setting IP setiap PC menggunakan DHCP caranya:

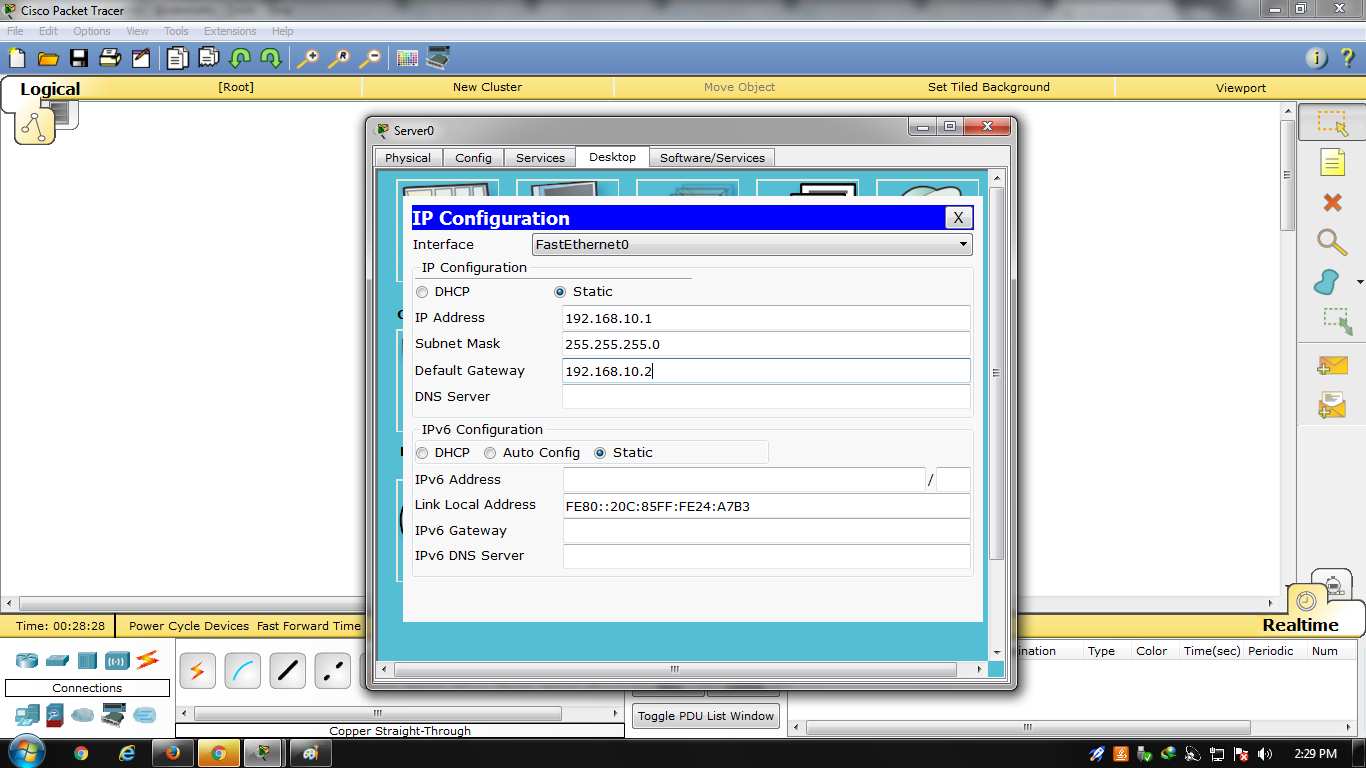

• Setting IP server
• Klik pada server =>Dekstop=>IP Configuration
• Isi IP addres 192.168.10.1
• Isi Subnet Mask 255.255.255.0
• Isi Default Gateway 192.168.10.2

• Lalu kemenu services => DHCP
• Pilih ON
• Default Gateway diisi 192.168.10.2
• Start IP addres diisi 192.168.10.11
• Maximum Number of User diisi 1 (mengikuti jumlah komputer)

• Setting DHCP PC
• Klik pada PC => Dekstop => IP Configuration pilih DHCP secara otomatis akan terisi

• Lakukan Hal serupa pada jaringan yang kedua jangan sampai salah namun menggunakan
• IP addres server 172.16.10.1
• Subnet Mask 255.255.0.0
• Default Gateway 172.16.10.2

7.Setelah itu seting IP pada router

• Klik pada router => Config
• Fastethernet0/0 diisi 192.168.10.2

• Fastethernet0/1 diisi 172.16.10.2

Setelah semua di isi kalian test dengan cara PING menggunakan gambar surat tertutup +,kalian tinggal pilih mau ping dari PC yang mana dan pada PC atau server,biasanya akan terjadi 1 failed kemudian successful,1 failed menandakan melewti 1 router.Selamat mencoba dan semoga berhasil kawan-kawan ruangmaya semua.
